钢焊条在NB/T 47018.2-2017《承压设备用焊接材料订货技术条件》中的新变化

在《承压设备用焊接材料订货技术条件》（NB/T 47018.2-2017）第二部分中，首先就增加了高强度钢焊条，表达方式上有所变化。见下图（第15页）：

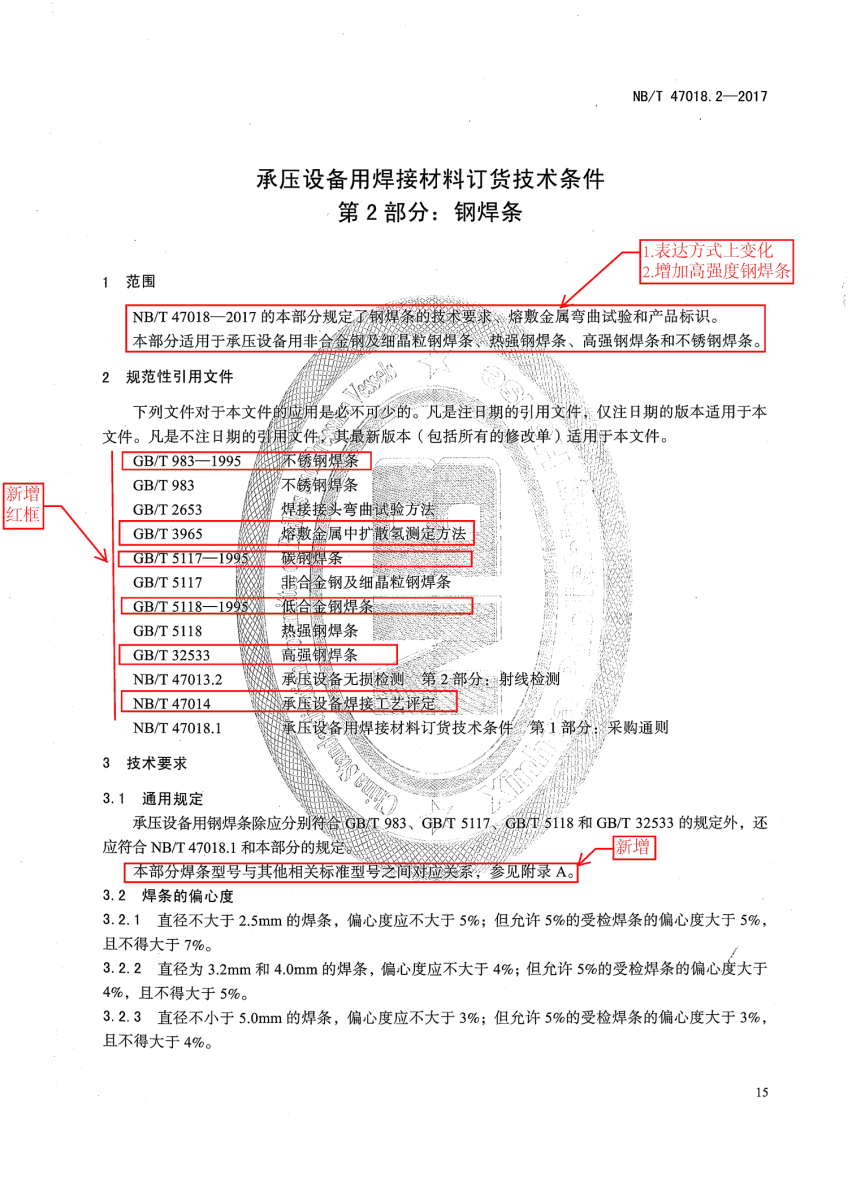

NB/T 47018.2-2017《承压设备用焊接材料订货技术条件》第15页

         新增了红框部分的引用标准，如：GB/T 983-1995 不锈钢焊条、GB/T 3965 熔敷金属中扩散氢测定方法、GB/T 5117-1995 碳钢焊条、GB/T 5118-1995 低合金钢焊条、GB/T 32533高强钢焊条、NB/T 47014 承压设备焊接工艺评定。
         本部分（指的是NB/T 47018.2-2017）焊条型号与其他相关标准之间对应关系，参见附录A。

         下面是第16页，可以看到在这个承压设备常用钢焊条熔敷金属硫、磷含量规定表中，非合金钢及细晶粒钢焊条型号新增了很多，如E4318，E5018，E5516-G等。

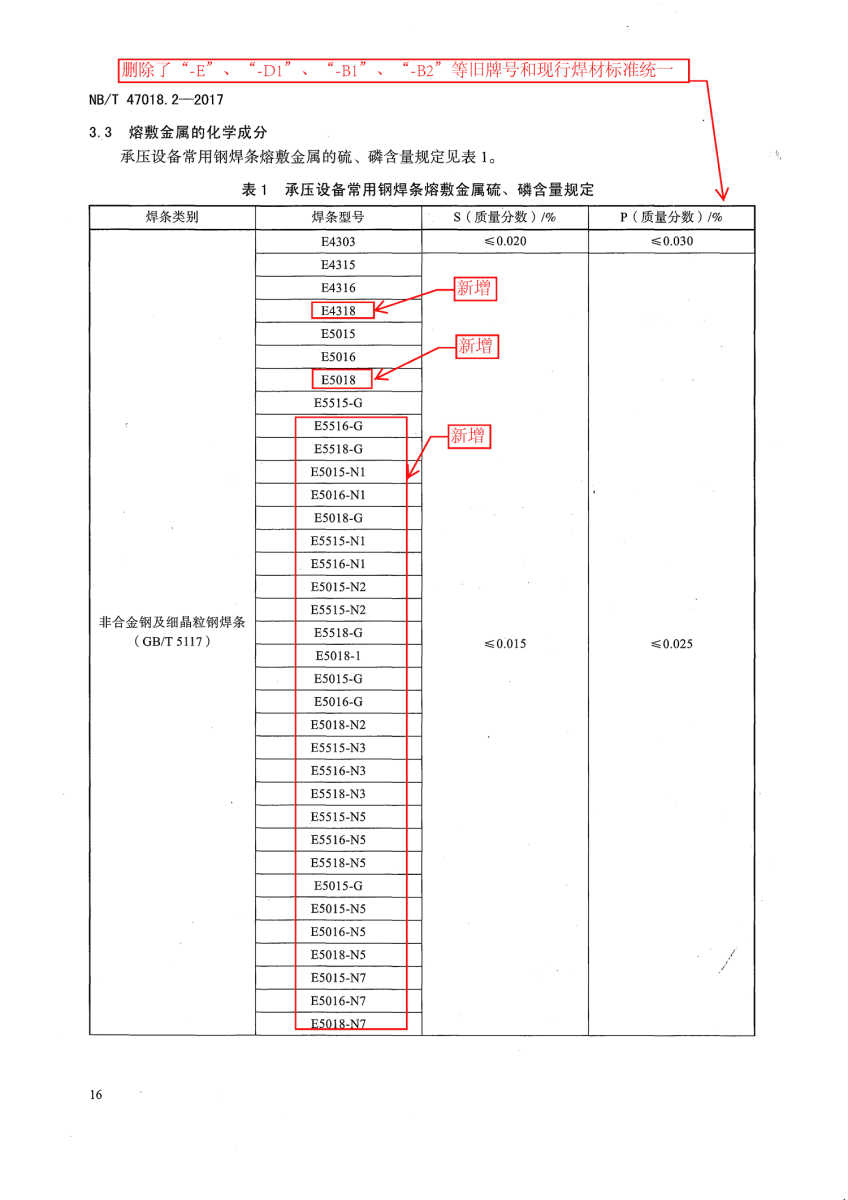

NB/T 47018.2-2017《承压设备用焊接材料订货技术条件》第16页

第17页中，新增了14种高强钢焊条的硫磷要求，参考标准为GB/T 32533，同时新增了13种热强钢焊条硫磷含量要求，参考标准为GB/T 5118

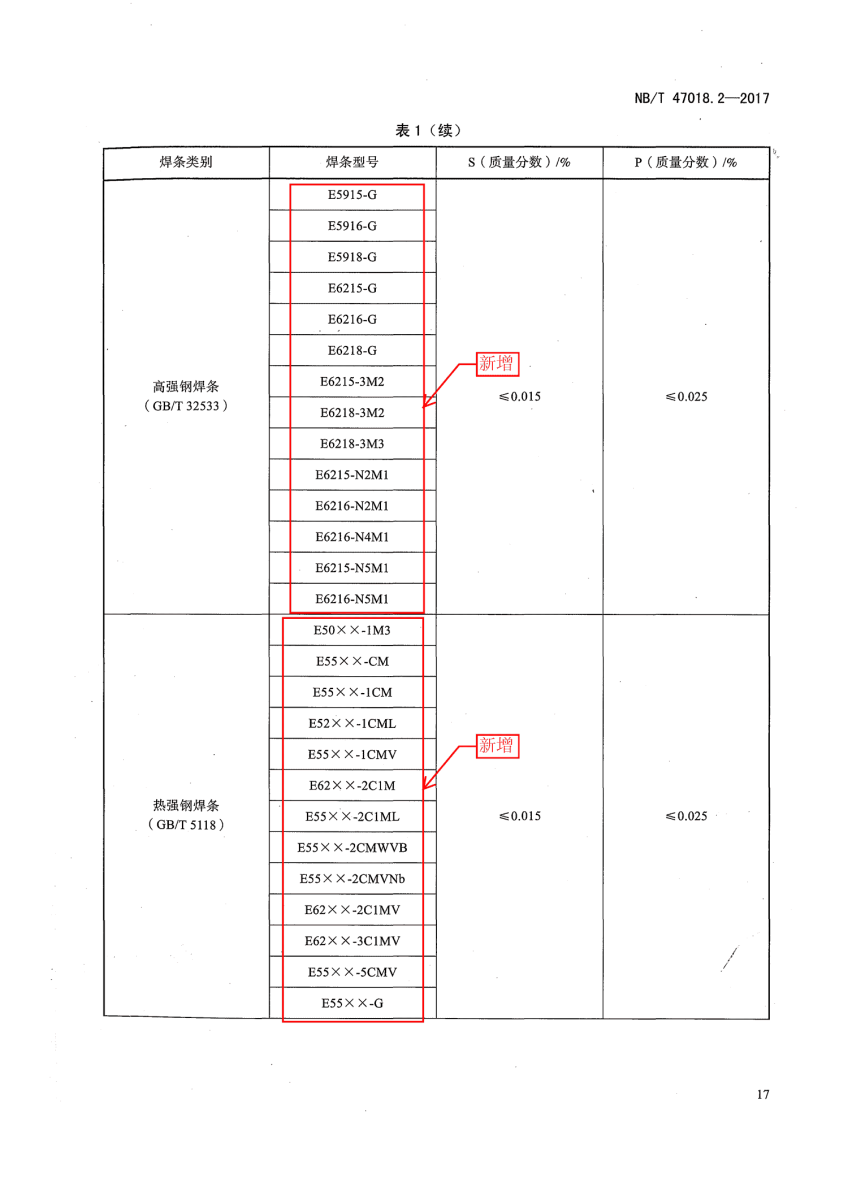

NB/T 47018.2-2017《承压设备用焊接材料订货技术条件》第17页

第18页中，新增了5种不锈钢焊条的硫磷含量要求，而且把原来药皮类型为-15，-16的改为了-XX。

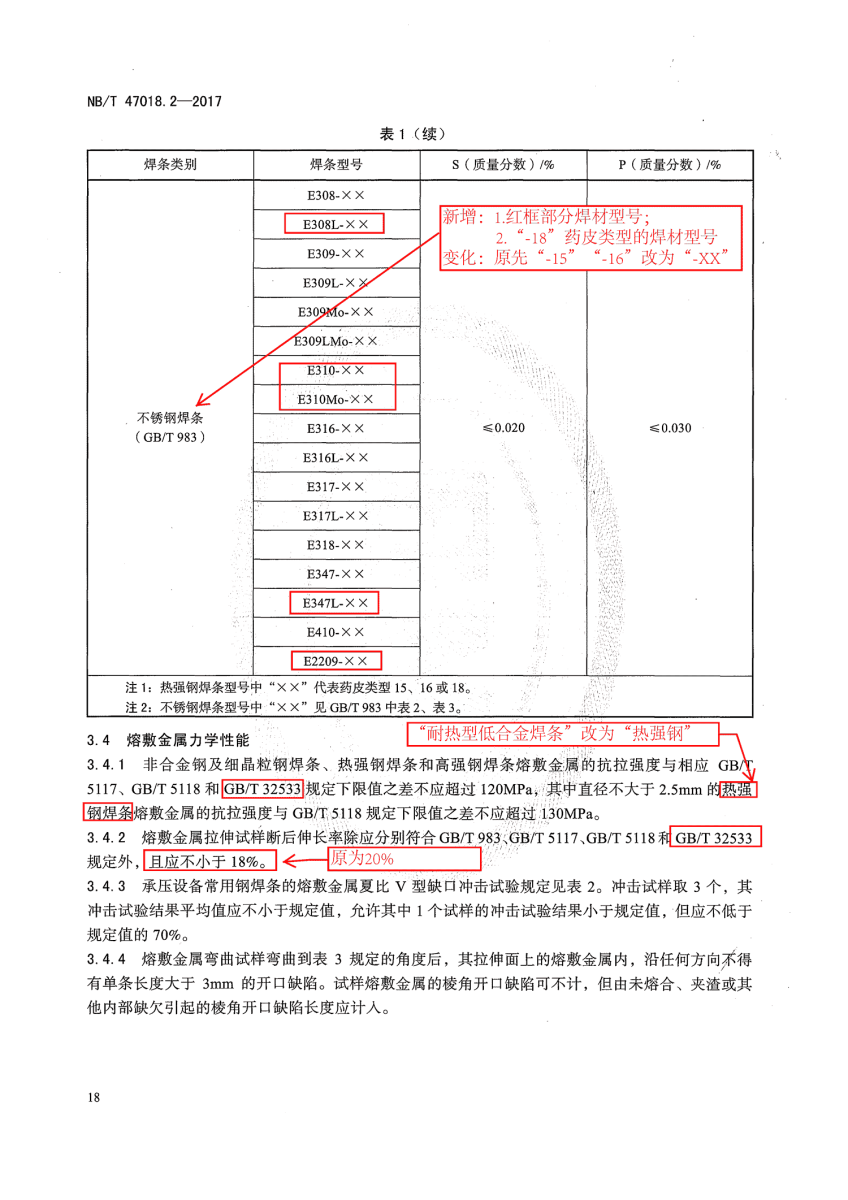

NB/T 47018.2-2017《承压设备用焊接材料订货技术条件》第18页

         在条目3.4.1中“耐热型低合金焊条”改为了“热强钢焊条”。
         在条目3.4.2中，新增了GB/T 32533，而且熔附金属拉伸试样断后伸长率从20%改为了18%。

如上图
         在第19页条目3.4.4中，对于熔敷金属弯曲试验的规定新增了对于断后伸长率A标准规定值下限小于20%的熔敷金属，有了可以重新进行实验的规定。

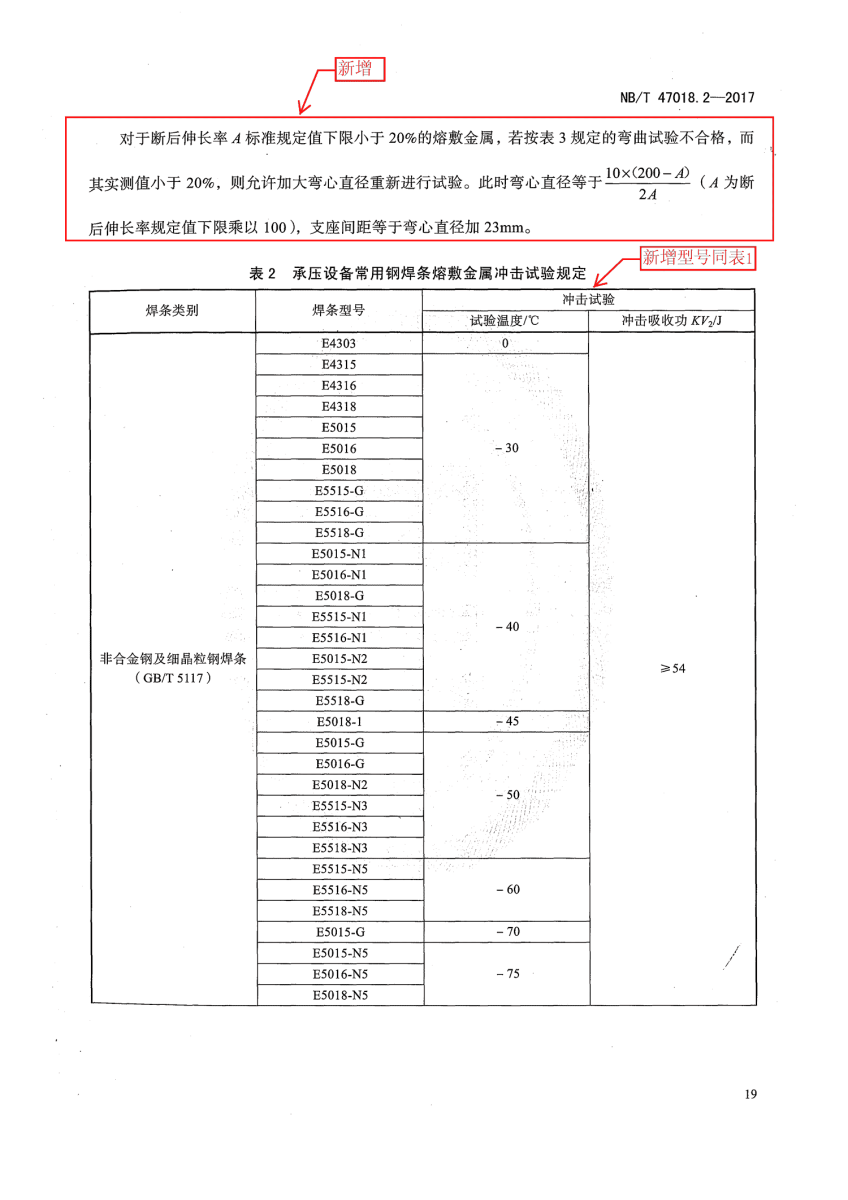

NB/T 47018.2-2017《承压设备用焊接材料订货技术条件》第19页

在表2“承压设备常用钢焊条熔敷金属冲击试验规定”中，新增的焊条型号与表一保持一致。

NB/T 47018.2-2017《承压设备用焊接材料订货技术条件》第20页

在第21页的3.5条中删除了焊条药皮含水量的要求，增加了扩散氢含量强制要求。按照标准GB/T 3965执行。

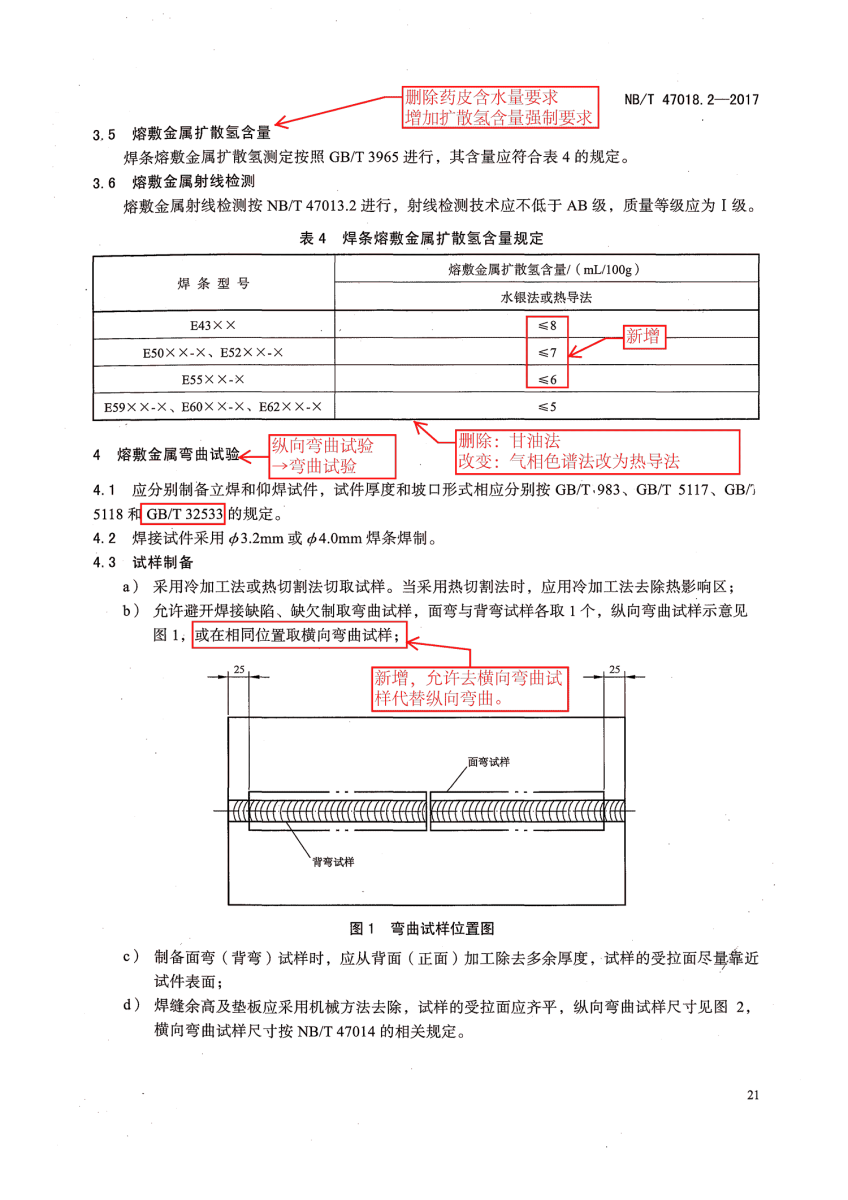

NB/T 47018.2-2017《承压设备用焊接材料订货技术条件》第21页

         表4规定了焊条熔敷金属扩散氢的含量，新增了E43XX、E50XX-X、E52XX-X、E55XX-X系列焊条的扩散氢含量要求。删除了甘油法，气相色谱法也改为了热导法。
         而条目4的熔敷金属纵向弯曲试验改为了现在的熔敷金属弯曲试验并在4.1中新增了GB/T 32533

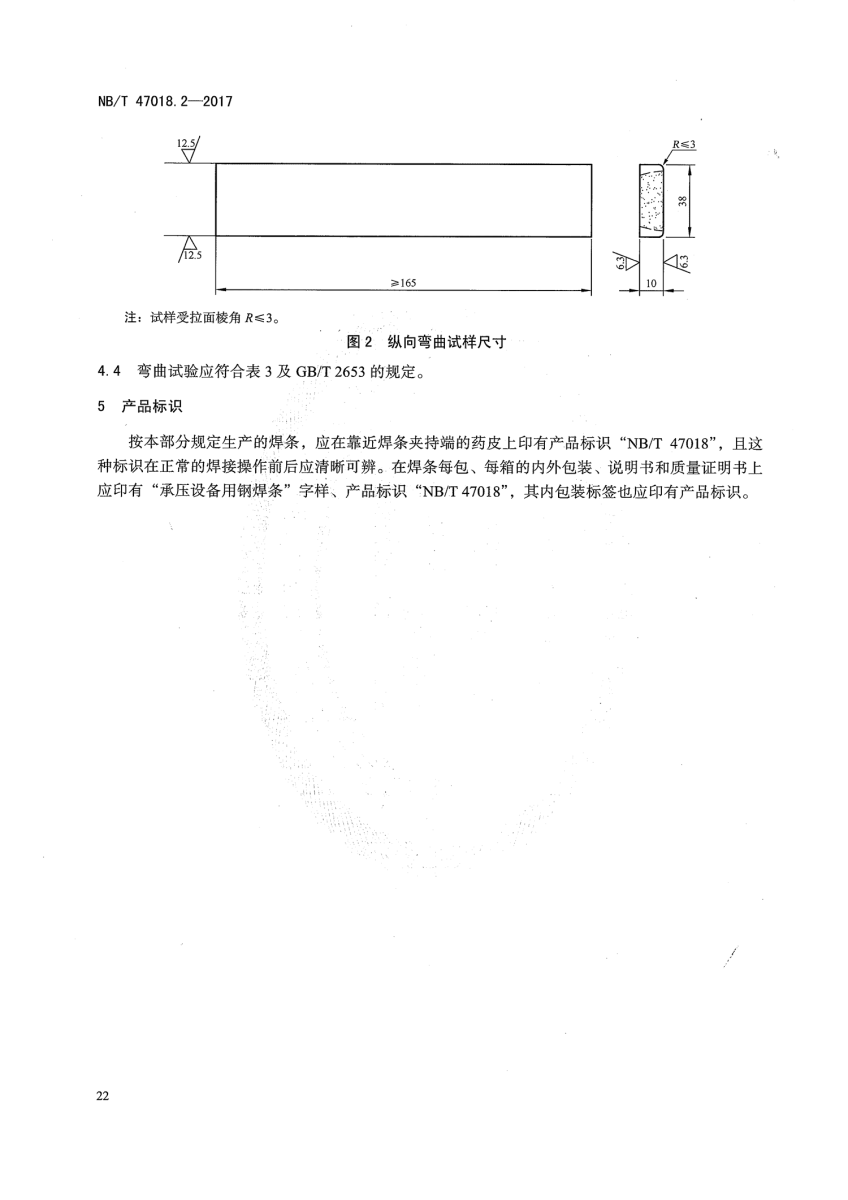

         在4.3试样制备中新增了允许横向弯曲试验代替纵向弯曲。

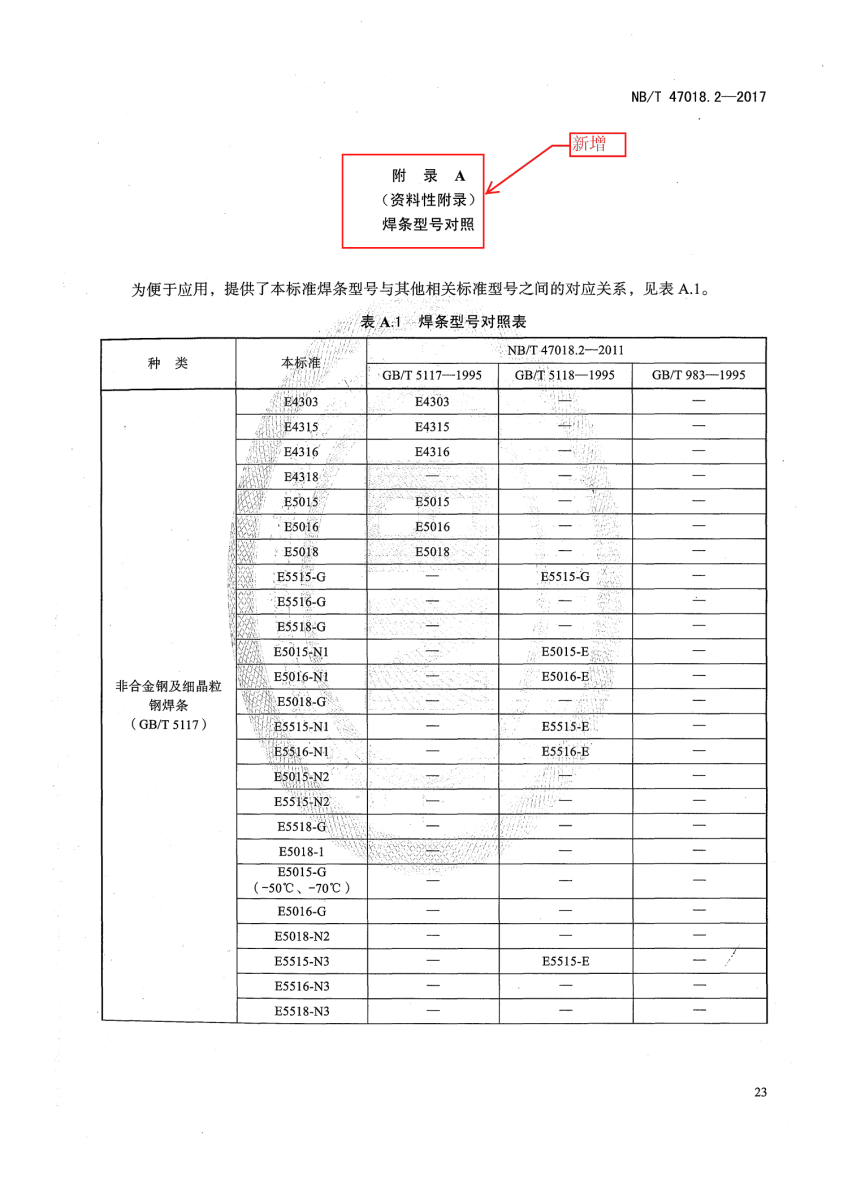

NB/T 47018.2-2017《承压设备用焊接材料订货技术条件》第23页

在第23页中新增了附录A--焊条型号对照表，提供了NB/T 47018.2-2017与其他标准焊条型号之间的对应关系。

以上就是NB/T 47018.2-2017与老版的NB/T 47018-2011之间的区别与变化。

相关文章：埋弧焊钢焊丝和焊剂在NB/T 47018-2017中的变化
