烧结焊剂、埋弧焊剂型号有哪些？

烧结焊剂

    烧结焊剂、埋弧焊剂型号有哪些？选择烧结焊剂埋弧焊工艺参数的基本原则，是在保证焊缝成形良好，内在质量和接头性能满足要求下，尽可能提高生产的效率。决不能仅仅追求生产率而盲目选用粗焊丝和大电流焊接，须考虑烧结焊剂各种工艺参数之间的配合和每种规范的合理范围。通常都要考虑焊缝形状系数、熔合比、焊接线能量三方面。
    烧结焊剂埋弧焊的焊缝形状和尺寸，通常是指焊缝的横截面，焊缝形状特征的基本尺寸如图所示，B为焊缝宽度，简称熔宽；H为基本金属的熔透深度，简称熔深；h为焊缝的堆覆高度，称为余高量；焊缝熔宽与熔深的比值称为焊缝形状系数Ψ，即Ψ=B/H；焊缝形状系数Ψ对焊缝质量影响很大，当Ψ选择不当时，会使焊缝内部产生气孔、夹渣、裂纹等缺陷。通常，形状系数Ψ控制在1.3~2较为合适。这对熔池中气体的逸出以及防止夹渣、裂纹等都是有帮助的。
    影响形状系数的主要参数是焊接电压和焊接电流。焊接电流大时熔深大，这时如果不相应提高电弧电压，焊缝形状系数就可能太小。但要注意，对于一定的焊接电流，过分提高电弧电压也是不必要的，会使焊缝过宽或造成缺陷。

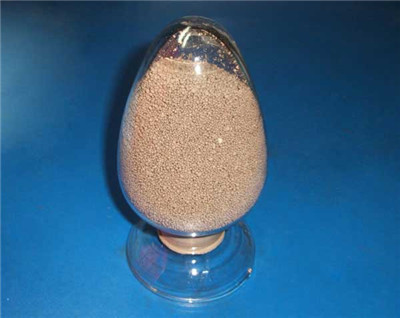

    烧结焊剂SJ612是为配合含氮马氏体型堆焊药芯焊丝而生产的烧结焊剂，可取代NB-70M焊剂，焊剂选原材料纯度高，S、P含量均低于0.02%，具有焊缝成型美观、表面光洁、不夹渣、无气孔、合金元素烧损少等特点，保持了焊层具有抗腐、抗疲老和耐磨性能。
    用途：用于高温热循环负荷大的连铸机辊和热扎辊的堆焊。注意事项：1、焊剂在堆焊前须经300-350℃烘烤2小时。2、堆焊完成以后，使用过的焊剂需经10-40目筛选，去除混入焊剂的碎渣和细粉，来保障堆焊层质量。
