解读低碳钢埋弧焊焊剂与焊丝的选配

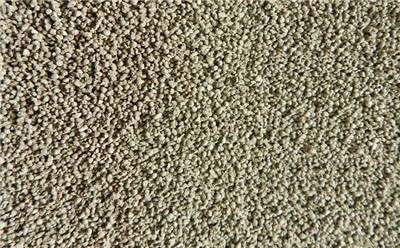

埋弧焊焊剂

    在选择高锰-高硅低氟焊剂时，应与H08A或H08E配合使用，目前常用的组合是H08A+HJ431 (HJ430,HJ433,HJ434)。熔体中的 MnO和SiO2在高温下与 Fe发生反应，使 Mn和 Si转化为熔体，冷却时起到脱氧剂和合金剂的作用，保证了焊接金属的机械性能。埋弧焊焊剂厂家，与HJ431相比，HJ430提高了电弧稳定性，但防锈性和防气孔能力下降；选择中锰、低锰或无锰的高硅低氟焊剂时，应选择含锰较高的焊丝，以保证在焊接过程中锰、硅过渡到足够量的熔池，保证焊缝脱氧，提高焊缝力学性能。常见的焊丝焊剂有：(H08MnA,H08Mn2,H10Mn2Si,H10Mn2)+(HJ330,HJ230,HJ130)。
    近年来，由于烧结焊剂的迅速发展和合理优势，SJ301、SJ401等与H08A低碳钢焊丝配合使用，SJ301、SJ401、H08A等焊缝质量好，焊接效率高，可实现单面双面成型，焊缝美观，现已应用于锅炉压力容器等产品。常见的烧结剂和焊丝组合如下。②SJ401 (H08A,H08E)+(SJ401,SJ402)SJ401耐气孔能力强，SJ402耐锈蚀能力强，适于薄板材及中厚板的焊接，其中SJ402更适于高速焊接。B (H08A,H08E)+(SJ301,SJ302)焊接工艺性能良好，渣焊为“短渣焊”性质，焊接时不下掉，适于环缝焊接，其中SJ302具有较好的脱渣、吸潮和抗裂性能，且用量少。
    H08A是镀铜结构碳素结构钢的焊丝，与HJ431配套使用，H08A能自动完成埋弧焊接，焊接金属具有优良的机械性能。埋弧焊焊剂厂家，适用范围：配合相应的助焊剂进行碳钢(如Q235,Q195)、低强度合金钢(如09Mn2,16 Mn,16 MnCu等)埋弧自动焊。
