焊接工艺中U型、X型、V型坡口的区别总结

下面根据不同的接头形式分别介绍坡口形式

（1）对接接头：

图1 对接接头的坡口形式

        对接接头是各种焊接结构中采用最多，也是最完善的一种接头形式，例如，锅炉锅筒的纵、环焊缝都是对接接头。

         一般情况下，手工电弧焊焊接6 mm以下和自动焊焊接14 mm的焊件时，采用V形坡口，V形坡口加工较方便，但焊后工件容易发生变形；
         钢板厚度为12～60 mm时，可采用X形坡口，X形坡口比V形坡口好，在同样厚度下，它能减少熔敷金属量约1/2，另外，由于焊缝对称，焊件变形小，它主要用于大厚度以及要求变形较小的结构中；
         U形及双U形坡口的焊着金属量更少，焊接变形也少，但这种坡口加工较复杂，一般只在较重要的及板厚较大的结构中采用，如电站锅炉锅筒用电弧焊焊接的环缝常采用这种形式。在工业锅炉制造中，因受加工条件限制，一般采用V形坡口和不对称的X形坡口，对于小直径锅筒筒体，内侧不便用自动焊施焊时，常采用V形坡口。

（2）T形接头：

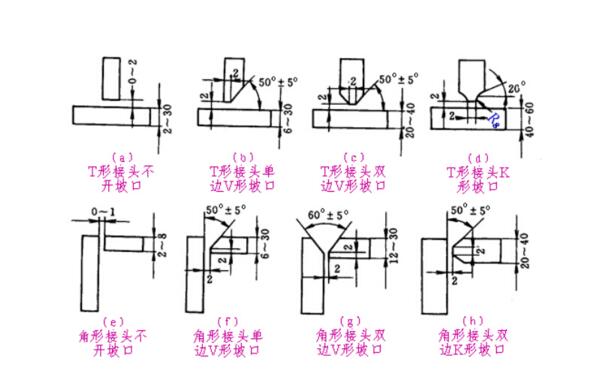

图2 T形接头和角接接头的坡口形式

板厚在30 mm以下时可以不开坡口，若接头需承受载荷，则应按钢板厚度和对结构强度要求，可分别选用单边V形、K形或双U形等坡口形式，保证焊透，对于工作压力≥9.8 MPa的锅炉，其锅筒或集箱与管子进行角焊缝连接时，则无论厚度如何都必须在管端或锅筒、集箱上开坡口。

（3）角接接头：

小型锅炉中锅筒和封头连接就属于这种形式，根据焊件厚度和坡口准备不同，角接接头可分为不开坡口、单边V形、V形以及K形4种形式（见图2）。

（4）搭接接头：

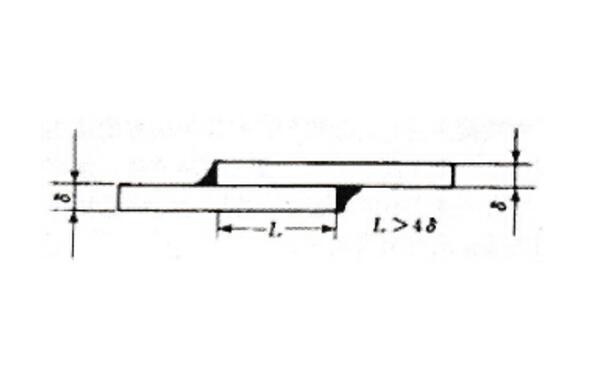

图3 搭接接头示意

搭接接头的优点是不需要开坡口，同时接头装配时的尺寸要求不严格。

　　综上所述，选取合理焊接接头坡口形式，不仅能提高焊接速度、改善焊接条件、减轻劳动强度，并且容易保证焊接质量，在压力容器制造工艺中应引起足够的重视。
