不锈钢焊接中可能会出现的问题及解决



         1.什么是不锈钢和不锈耐酸钢？




　　答：金属材料中主加元素“铬”含量（还需加入镍、钼等其它元素）
能使钢处于钝化状态、具有不锈特性的钢叫不锈钢。耐酸钢则是指在酸、碱、盐等强腐蚀介质中耐蚀的钢。

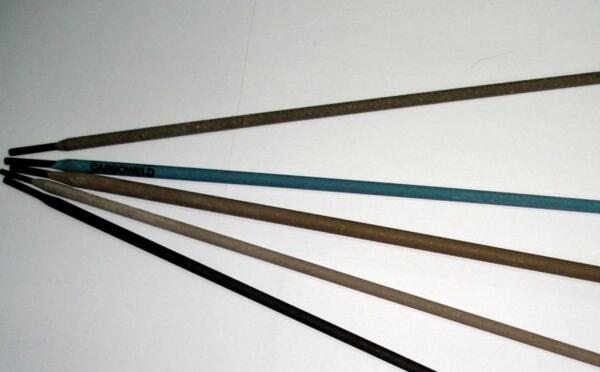

　　2.奥氏体不锈钢焊接材料有哪些？常用的牌号有哪些？



　　答：奥氏体不锈钢应用最广泛，品种也最多。如：
　　〈1〉18—8系列：0Cr19Ni9 (304) 0Cr18Ni8（308）
　　〈2〉18—12系列：00Cr18Ni12Mo2Ti (316L)
　　〈3〉25—13系列：0Cr25Ni13（309）
　　〈4〉25—20系列：0Cr25Ni20 等


         3.焊接不锈钢有哪些工艺难度？



　　答：主要工艺难度有：
         〈1〉不锈钢材料热敏感性较强，在450--850℃温区内停留时间稍长，焊缝及热影响区耐腐蚀性能严重下降。
         〈2〉容易发生热裂纹。
         〈3〉保护不良，高温氧化严重。
         〈4〉线膨胀系数大，产生较大的焊接变形。


         4.焊接奥氏体不锈钢时有哪些有效的工艺措施？


　　

答：一般工艺措施有：
         〈1〉要依据母材的化学成分，严格选择焊接材料。
         〈2〉小电流.，快速焊接；小线能量，减少热输入。
         〈3〉细直径焊丝、焊条，不摆动，多层多道焊。
         〈4〉焊缝及热影响区强制冷却，减少450-850℃停留时间。
         〈5〉TIG焊缝背面氩气保护。
         〈6〉与腐蚀介质接触的焊缝最后焊接。
         〈7〉焊缝及热影响区钝化处理。


         5.为什么奥氏体不锈钢和碳钢、低合金钢焊接（异种钢焊接）要选用25—13系列的焊丝及焊条？



　　答：焊接奥氏体不锈钢和碳钢、低合金钢相连的异种钢焊接接头，焊缝熔敷金属必须采用25—13系列的焊丝（309、309L）及焊条（奥312、奥307等）。如采用其它不锈钢焊材，在碳钢、低合金钢一侧熔合线上会产生马氏体组织和冷裂纹。


         6.为什么实心不锈钢焊丝要用98%Ar+2%O2的保护气体？



　　答：实心不锈钢焊丝MIG焊接时，如果采用纯氩气体保护，熔池表面张力大，焊缝成型不良，呈“驼背”焊缝形状。加1—2%的氧气，降低熔池表面张力，焊缝成型平整美观。


         7.为什么用实心不锈钢焊丝MIG焊接，焊缝表面发黑？



　　答：实心不锈钢焊丝MIG焊接速度较快（30—60cm/min），保护气体喷嘴已经运行到前端熔池区，焊缝还在红热高温状态，被空气氧化，表面生成氧化物，焊缝发黑。用酸洗钝化方法能够去除黑皮，恢复不锈钢原始表面颜色。

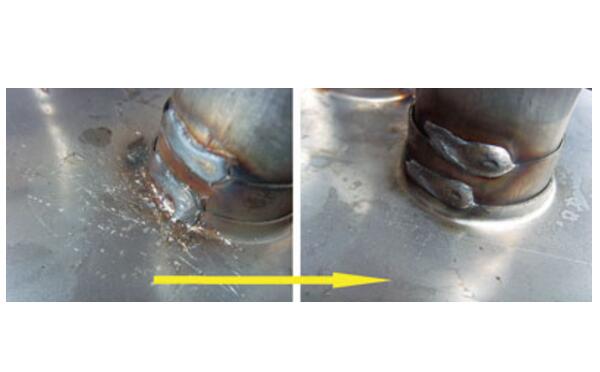

         8.实心不锈钢焊丝焊接中怎么样才能实现射流过渡，无飞溅焊接？


　　答：实心不锈钢焊丝MIG焊接时，φ1.2焊丝，当电流I≥260—280A，才能实现射流过渡；小于此值熔滴为短路过渡，飞溅较大，一般不能使用。只有使用带脉冲的MIG电源，脉冲电流大于300A，才能实现80—260A焊接电流下的脉冲射滴过渡，无飞溅焊接。


         9.为什么药芯不锈钢焊丝用CO2气体保护？不用带脉冲的电源？


　　答：目前常用的药芯不锈钢焊丝（如308、309等），焊丝内的焊药配方是按CO₂气体保护下产生焊接化学冶金反应而研制的，所以不能用于MAG或MIG焊接；不能用带脉冲的弧焊电源。


参考文献：http://www.docin.com/p-44737020.html
