不锈钢埋弧焊剂有几种?常用不锈钢埋弧焊剂总结

不锈钢埋弧焊接作业过程中，一定要用不锈钢埋弧焊丝配合不锈钢埋弧焊剂施焊，千万不能用一般的埋弧焊剂替代，不要觉得不会有人这么干。之前豫林焊材还真的有客户这么干过。那么常见的不锈钢埋弧焊剂有哪些呢？

熔炼型不锈钢埋弧焊剂

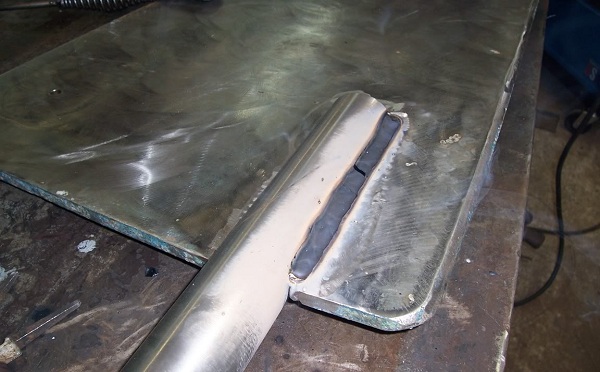

上图展示了一种不锈钢焊接

HJ151-无锰中硅中氟焊剂

采用直流电源焊丝接正极，焊接工艺性能良好，脱渣容易，焊接奥氏体不锈钢时，具有增碳少和铬烧损少等优点。配合奥氏体不锈钢焊丝如H0Cr21Ni1o 、H0Cr21Ni10Ti 、 H00Cr24Ni12Nb 、 H00Cr21Ni10Nb 、 H00Cr26Ni12和H00Cr21Ni10，也可用不锈钢带极堆焊。

HJ107-无锰中硅中氟焊剂

采用直流电源焊丝接正极，熔深较浅、电弧稳定、焊缝成形美观。焊剂中加入了Cr₂O₃，可减少不锈钢焊接过程中Cr的烧损。

HJ260-低锰高硅中氟焊剂

采用直流电源焊丝接正极，电弧稳定，焊缝成形美观。配合奥氏体不锈钢焊丝，如H0Cr21Ni10、H00Cr20Ni10Ti等。

烧结型不锈钢埋弧焊剂

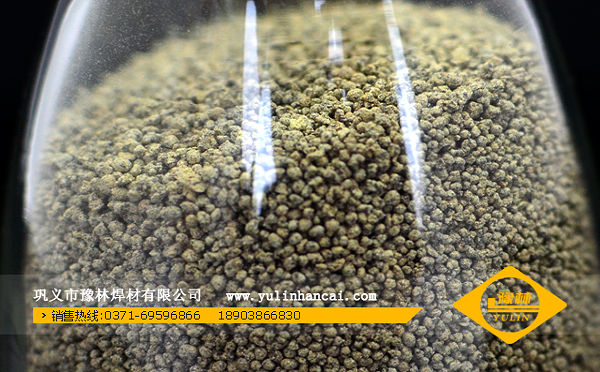

上图为不锈钢埋弧焊剂-烧结型

SJ601-不锈钢和高合金耐热钢专用碱性烧结焊剂

碱度约为1.8。为细颗粒焊剂，粒度为2.0～0.28mm(10～60目)。直流电源焊接，焊丝接正极。焊缝金属纯净，有害元素含量低，焊剂中S、P含量均不大于0.06%。焊接不锈钢时，几乎不增碳，具有烧铬少的特性。特别适用于低碳和超低碳不锈钢的焊接。配合H0Cr21Ni10、H00Cr21Ni10、HO0Cr19Ni12MO2等焊丝焊接不锈钢及高合金耐热钢等重要结构。

SJ601A-焊接奥氏体不锈钢的专用碱性烧结焊剂

为淡绿色圆形颗粒，粒度为2.0～0.28mm(10～60目)。可交直流两用，直流焊时焊丝接正极，具有良好的焊接工艺性能，电弧燃烧稳定，脱渣容易，焊缝成形美观。焊接接头具有良好的抗晶间腐蚀性能和低温冲击韧性。配合H0Cr21Ni10、H0Cr21Ni10Ti等焊丝焊接奥氏体不锈钢及相应级别的低温船用钢结构，配合超低碳焊丝可焊接超低碳不锈钢结构。
