焊接材料的保存管理

一、焊条的保管

1、注意事项

（1）焊条保管注意库房通风、干燥，空气相对湿度应控制在60%以下，码放时离地和墙壁保持30cm距离。
（2）分清型号和规格存放，不能混放。
（3）搬运、堆放过程注意不要损伤药皮，对药皮强度较差的焊条：如不锈钢焊条、堆焊焊条、铸铁焊条等，更要注意。焊条码放不可过高。

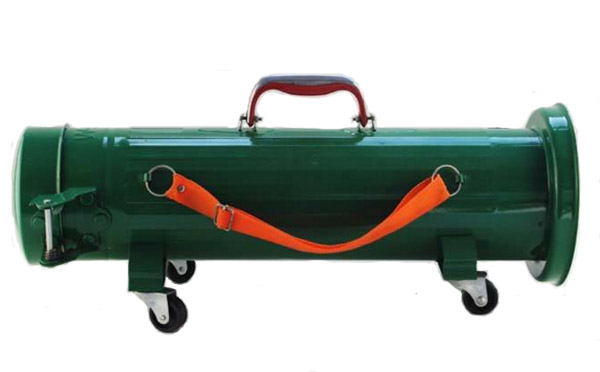

焊条保温桶

2、焊条受潮的影响

焊条受潮后，一般药皮颜色发深，焊条碰撞失去清脆的金属声，有的甚至返碱出现“白花”，有些焊条受潮后外观虽然没有明显变化，但焊接时电弧强，飞溅多。

受潮焊条对焊接工艺的影响：

（1）电弧不稳，飞溅增多，且颗粒过大。
（2）熔深大，易咬边。
（3）熔渣覆盖不好，焊波粗糙，造成压坑。
（4）熔渣清除困难，低氢型的熔渣表面气孔多。

受潮焊条对焊接质量的影响：

（1）易造成焊接裂纹和气孔，碱性焊条尤甚。
（2）力学性能各项值易偏低。

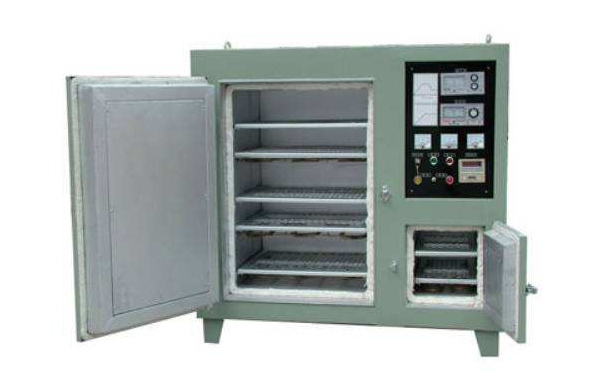

3、焊条的重新烘干

（1）焊条存放时间过长时若受潮，但焊芯未生锈，药皮没有变质，焊条烘干后，可保持原来性能而不影响使用。
（2）烘烤温度不可过高、过低。烘干温度低，水分除不掉；烘干温度过高，易造成药皮开裂、酥脆、脱落或药皮成分起变化，影响焊接质量。
（3）烘干后的碱性焊条，在室外露放时间不宜超过4h。
（4）焊条重复烘干次数不可过多，否则易造成药皮脱落。

4、焊条的报废

焊芯锈蚀，药皮粘连、剥落、严重受潮(尤其是低氢型焊条、耐热钢焊条、低温钢焊条)，此类焊条不能再使用，予以报废。

二、焊丝的保管

1、注意事项

（1）焊丝应放于专用焊接材料库保管，注意库房通风、干燥，空气相对湿度应控制在60%以下，码放时离地和墙壁保持30cm距离。
（2）分清型号和规格存放，不能混放。
（3）搬运过程要避免乱扔乱放，防止包装破损。一旦包装破损，可能会引起焊丝吸潮、生锈。
（4）对于桶装焊丝，搬运时切勿滚动，容器也不能放倒或倾斜，以避免筒内焊丝缠绕，妨碍使用。
（5）焊丝码放不可过高。
（6）一般情况下，药芯焊丝无需烘干，开封后应尽快用完。当焊丝没用完，需放在送丝机内过夜时，要用帆布、塑料布或其他物品将送丝机（或焊丝盘）罩住。以减少与空气中的湿气接触。
（7）药芯焊丝使用的CO2应为纯净无水气体。

2、焊丝受潮的影响

吸潮焊丝，可使熔敷金属中的扩散氢含量增加，产生凹坑、气孔等缺陷，焊接工艺性能及焊缝金属力学性能变差，严重的可导致焊缝开裂。

三、埋弧焊用焊剂的保管

（1）焊剂一般为袋装，应妥善运输，以防止包装破损；
（2）焊剂应存放在干燥的房间内，防止受潮而影响焊接质量，其室温为5-50℃，不能放在高温、高湿度的环境中。
（3）使用前，焊剂应按说明书所规定的参数进行烘焙。烘焙时，焊剂散布在盘中，厚度最大不超过50mm。
