埋弧焊焊丝和焊剂的使用要点

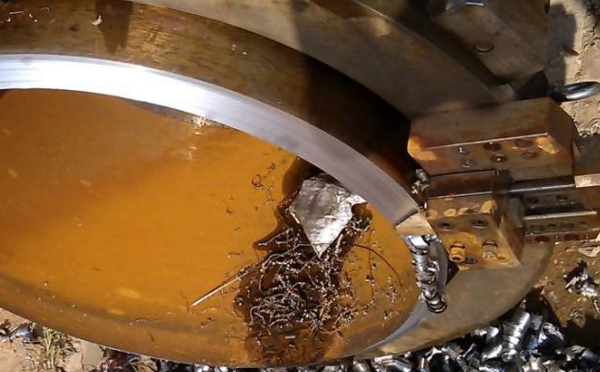

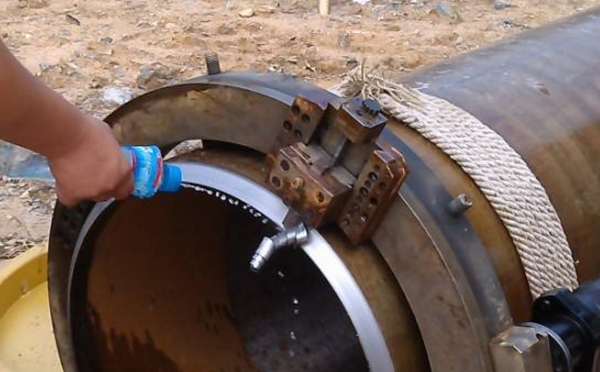

根部间隙和坡口角度对焊缝质量的影响要明显大于其他焊接方法。当精度不够时，可能产生烧穿、未焊透、余高过大或不足。

为防止产生凹坑和气孔，焊接前必须清除坡口上的锈和油

焊剂散布过量时，焊道表面变得不整齐。当采用回收系统反复地使用焊剂时，焊剂中可能混入氧化铁皮和粉尘，它们的粒度分布也会变化。因此，为保持焊剂良好特性应随时补加新的焊剂。

有些牌号的焊剂有几种粒度供使用，可根据焊接电流的大小来选用最合适的粒度。在高电流情况下如使用粗粒度焊剂，可导致焊道表面不良；反之，在低电流情况下使用细粒度焊剂时，因为气体逸出困难，可能产生麻点

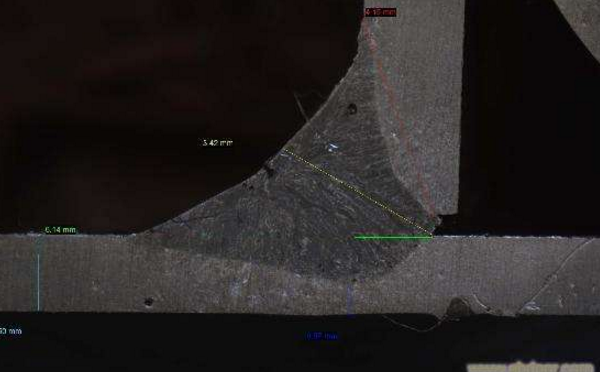

埋弧焊的参数，如焊丝直径、焊接电流、电弧电压和焊接速度，可以在宽的范围内变化。然而。如果参数选择不当，可能引起烧穿、熔深和余高的不足或过大。焊丝的偏移角度，可影响焊道形状，当焊丝偏向焊接方向时，焊道变窄而熔深增加；反之，当焊丝偏向焊接的反方向时焊道变宽而熔深较浅。
