焊接中减少内应力的方法

　　1．锤打和锻冶--机械法

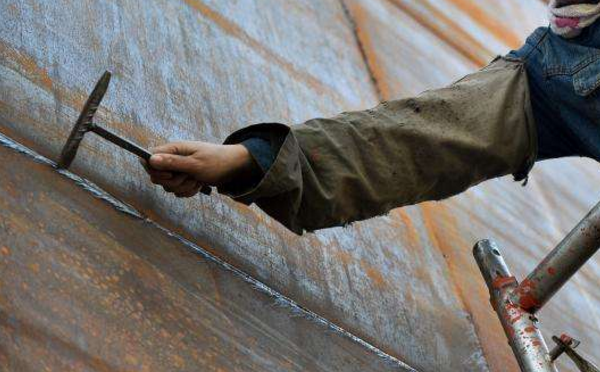

　　当焊接较长的裂缝和堆焊层，需要以一端连续焊到另一端时，在焊接进行中，趁着焊缝和堆焊层在炽热的状态下，用手锤敲打，这样可以减少焊缝的收缩和减少内应力。敲打时，焊接金属温度800℃时效果最好。若温度下降，敲打力也随之减小。温度过低，在300℃左右就不允许敲打了，以免发生裂纹。锻冶方法的道理与上述基本一致，不同的是要把焊件全部加热后再敲打。

　　2．预热和缓冷--热力法

　　此种方法就是焊接前将需焊的工件放在炉内，加热到一定的温度(100～600℃)，在焊接过程中要防止加热后的工件急剧冷却。这样处理的目的是降低焊接部分温度和基体金属温度的差值，从而减少内应力。缓冷的方法是将焊接后的工件加热到600℃，放到退火炉中慢慢地冷却。

　　3．“先破后立”法

　　铸铁件用普通碳素钢焊条焊接时，很容易产生裂纹，用铸铁焊条又不经济。现介绍一种“先破后立”用碳素钢焊条焊接的方法：先沿焊缝用小电流切割，注意只开槽而不切透，然后趁热焊接。由于切割时消除了裂纹周围局部应力，不会产生新裂纹，焊接效果很好。
　　在焊接过程中减少内应力有以上三种方法，现举例如下：

铸铁泵壳裂缝的焊接

　　(1)在裂缝的两端点钻止裂孔(φ10mm)，以防焊接中裂缝进一步向外扩展。
　　(2)用手动磨光机在裂缝的位置开坡口，坡口顶宽8～9mm，略成V字形，深32mm(此泵泵壳壁厚为40mm)，使得能够焊入电焊液。
　　(3)焊接为手工焊，采用φ3.2mm专用铸铁电焊条，使用直流电焊机，反接，电流为150A，实施间断焊，即每焊长15～20mm电焊缝，停等片刻。在停焊间隙，当焊接熔液凝固后，由白热状态到红热状态时，用小尖锤捶击电焊缝，捶击用力要轻，速度要快，次数要多，使焊缝金属减薄向四周伸长，抵消一些焊缝收缩并减少焊接应力，这样能有效地提高焊缝金属的抗裂性(注意使用小锤头必须是半径为10mm左右的圆弧形的)。待焊接熔池冷却到暗红色消失后再接着焊。

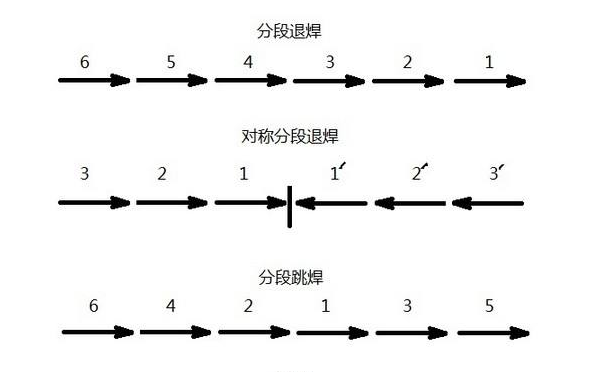

　　(4)对于较长的裂缝，为避免开裂，必须分段焊补。分段的原则是先焊能自由伸缩的那段。如分三段，应首先焊中间的一段，当此段冷至暗红色消失时，立即施焊另一段，然后焊最后一段。
　　(5)施焊前，先对焊缝区进行预热，焊后保温，以降低冷却速度。预热、保温不仅能提高焊缝金属的抗裂性，而且还有益于降低熔合线附近区域的硬度。

参考文献：https://wenku.baidu.com/view/5c0eb42d2af90242a895e504.html
